市场上的夜光粉有两种,一种是硫化锌型夜光粉,又称短效夜光粉;一种是稀土型夜光粉,又称长效夜光粉,这两者在外观上区别不大,但是在成分、发光特性、应用场景等多个维度存在显著差异,核心区别体现在激发条件和发光持续时间上↓ 一、激发条件:短效夜光粉:对光源敏感,短时间、弱光源即可有效激发,吸光仅需 3-10 秒就能达到发光效果,即 “来得快”。长效夜光粉:需要强光较长时间照射激发,吸光时间通常为3-...
佛山钜亮光学从事研发生产夜光粉20余载,遇到过不少印花厂的朋友在使用夜光粉经常会遇到问题,总结起来不外乎三个:①颗粒粗糙②聚团结块沉淀③不够亮;那么印花怎么选择夜光粉呢?钜亮光学为你解析
夜光粉是一种储能夜光材料,而塑料制品是使用夜光粉最多的用途。许多注塑厂在使用夜光粉时可能会因为注塑师傅掌控不好温度出现夜光注塑产品发黑、变脆等问题,2025年我司技术部门整理《夜光粉在不同材质注塑温度推荐》,浙江某大型工厂采用后,良品率高达98.5%,以下是夜光注塑温度推荐:
生产中,尽量避免夜光粉本身与铁金属的摩擦。一旦出现发黑现象:立刻停机清洗干净机器再生产,减少次品损耗和二次污染。钜亮夜光粉厂根据您使用的塑料基材以及出现的实际情况,帮您调整夜光粉后处理配方,降低发黑的概率。钜亮尝试更换使用夜光母粒代替夜光粉,减少或者避免使用水口料,都会更好的减少发黑现象。
在功能性注塑制品领域,夜光效果因其独特的实用性和视觉吸引力备受市场青睐。然而,实现高品质的夜光效果并非易事,对生产流程中的混料及注塑参数控制有严格要求。以下为您详解夜光粉在注塑加工中的关键应用步骤及工艺要点:精确配比与预处理:首先,依据设计要求精准称取相应比例的夜光粉。为提高后续分散均匀性,建议在普通塑料粒料中添加适量扩散粉或扩散油进行预混合。优先选用注塑专用的夜光粉(例如钜亮型号398-S...
在印花浆行业中,夜光粉的应用需遵循科学的配比与工艺,以确保最佳效果。以下是具体的操作流程及注意事项:1. 夜光粉与印花浆的混合建议将夜光粉以30%~50%的比例(多数客户采用50%)与印花浆混合。在混合前,可先将浆料加入夜光粉中,静置30~60分钟,使浆料充分浸润夜光粉,提升其分散性与附着力。2. 搅拌工艺混合后的夜光粉与印花浆需搅拌均匀。少量调配时可采用手工搅拌,大批量生产则建议使用搅拌机...
夜光粉是在还原气氛下烧结的产品,其发光的原因主要是来源于其中的稀土元素的低价态电子能级跃迁产生的物理热释发光。 而烧结陶瓷,需要在氧化气氛下,如果夜光粉直接应用,就会被氧化,稀土元素就会被氧化而变成高价态,那么就会失去夜光的功能了。所以,要想制作夜光陶瓷几种办法:一、夜光粉用量一般在30%-50%之间,一般使用150度夜光粉,把夜光粉和一些透明类的漆料混合后,涂在陶瓷表面,这种方式没有氧...
长效长余辉夜光粉注塑发光塑料制品技术支持使用方法◆ 夜光粉使用说明:夜光粉可应用于塑料的不同加工工艺,如注塑、挤出、浇注、压延、密炼等,如果首先制备发光塑料母粒,然后由母粒制备制品,发光效果会更好。◆ 夜光粉配制方法:1、使用光洁度较好的设备,尽量减少磨擦,减少对设备的损害,也减少对粉体的污染。2、因为粉粒较粗,可用螺杆机器制备母粒,最好不加过滤网板。3、注塑成型制品可一次成型,只需将粉均匀...

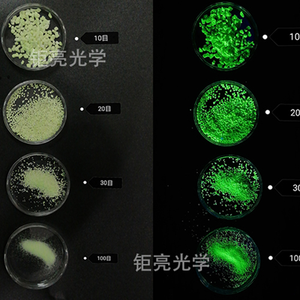

(1)夜光膜:可采用200-600目的夜光粉,根据不同的性能要求采用相对应级别的产品。 (2)夜光标牌:可采用160-200目和300-400目的夜光粉结合使用,可达到光洁平整的表面及很好的发光效果。 (3)夜光陶瓷:使用120-160目的蓝色发光陶瓷专业夜光粉与采用料在1000oC烧,可达到很好的发光效果。 (4)玻璃工艺品:采用20-40目或30-60目的夜光颗粒。 (5)树脂工艺品:采...
钜亮夜光粉其化学性质稳定,耐光、耐候性好,长期使用不变质、不变黑,并且循环使用十年以上。发光时间长,亮度高,是传统夜光粉亮度的十倍以上。不含放射形元素,是新一代环境友好性的功能材料。可广泛应用在诸多透明、半透明介质中,如塑料、涂料、陶瓷、油墨等。制备各种夜光产品,使用方便、安全,免维护。夜光标志牌是目前城市街路、消防标志等各行业的新一代高新技术产品。夜光粉具有显著的“节能、环保、安全、免维护...
